SIBELA
design Jan Padrnos

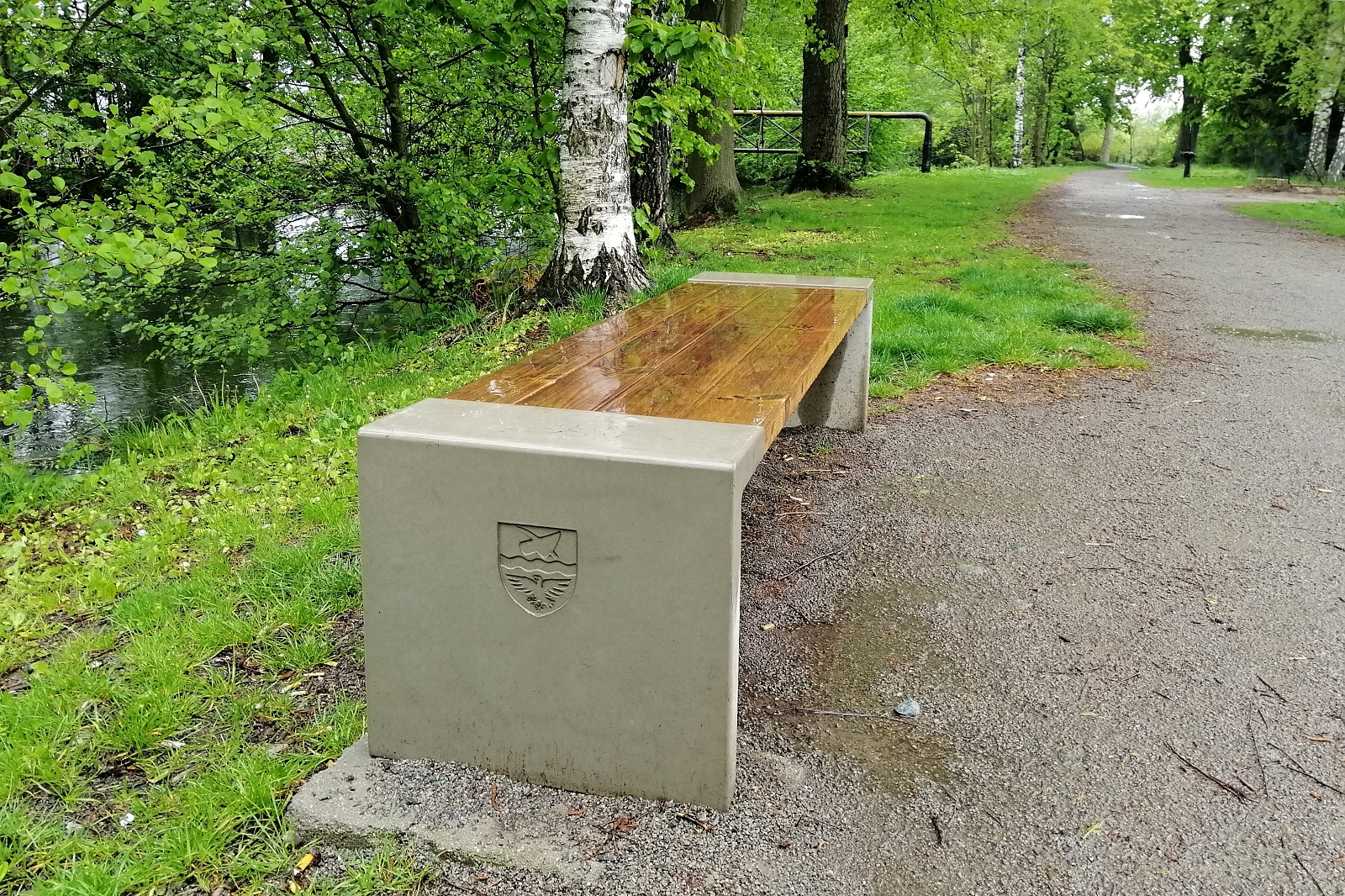

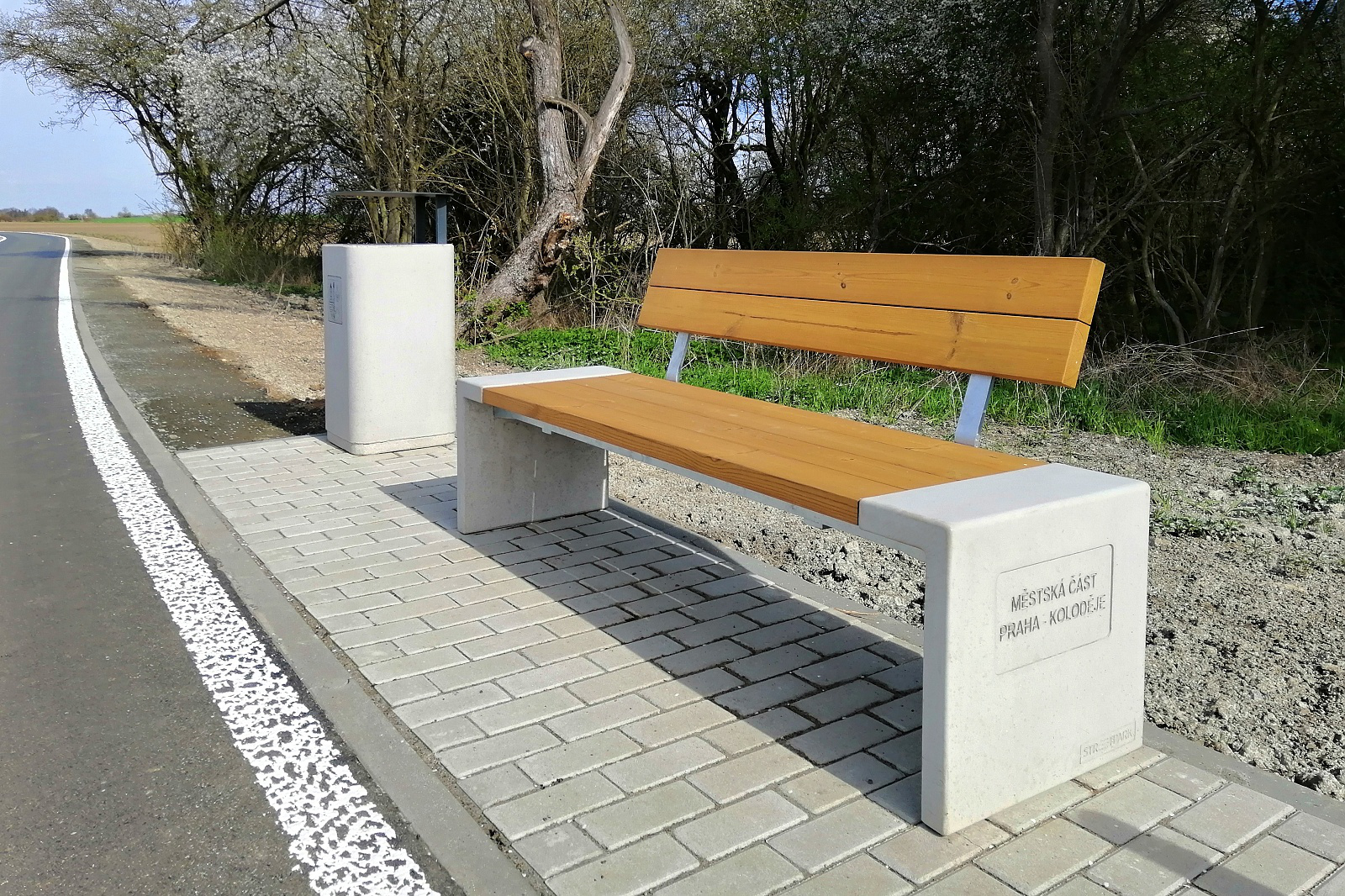

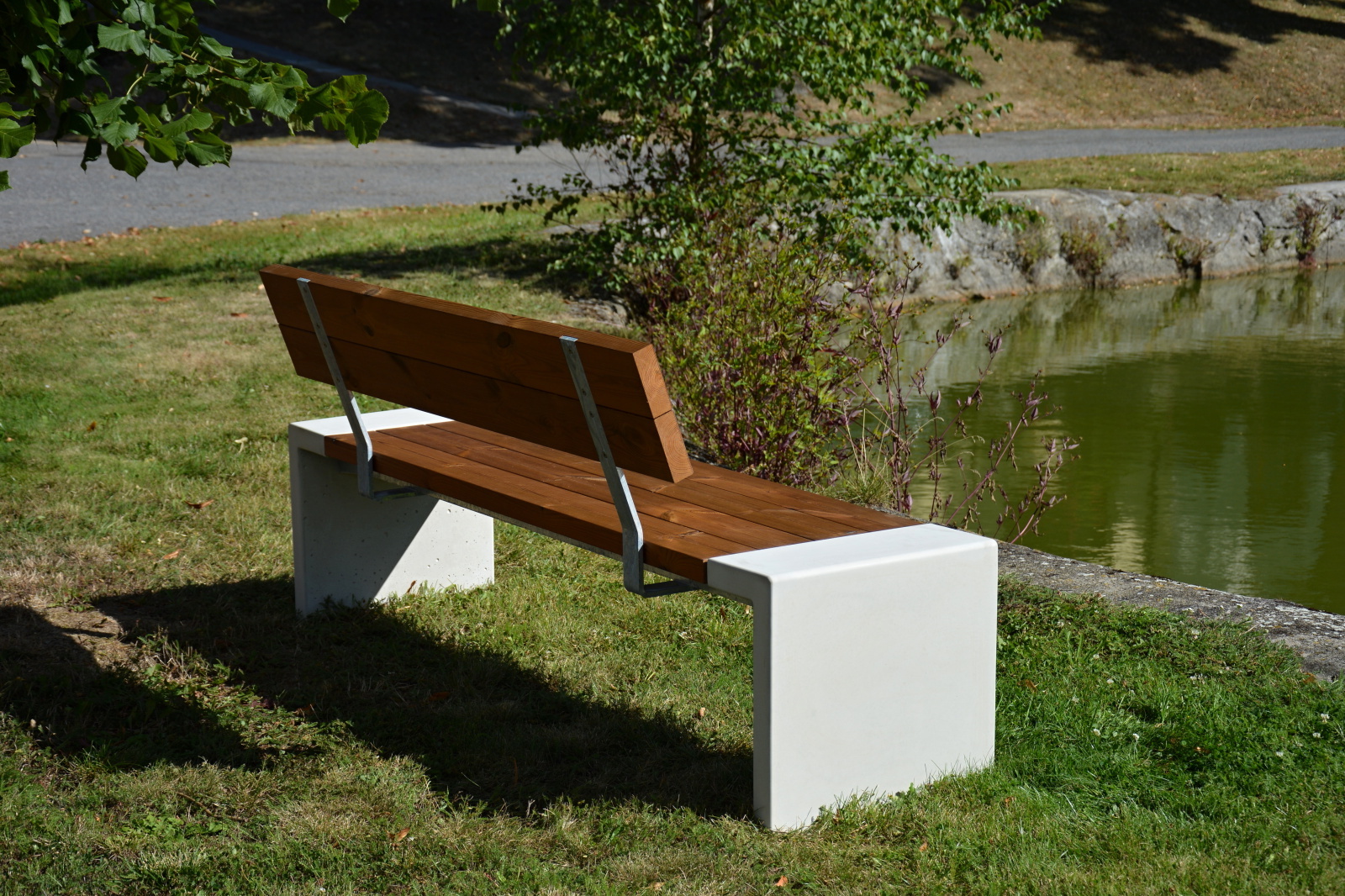

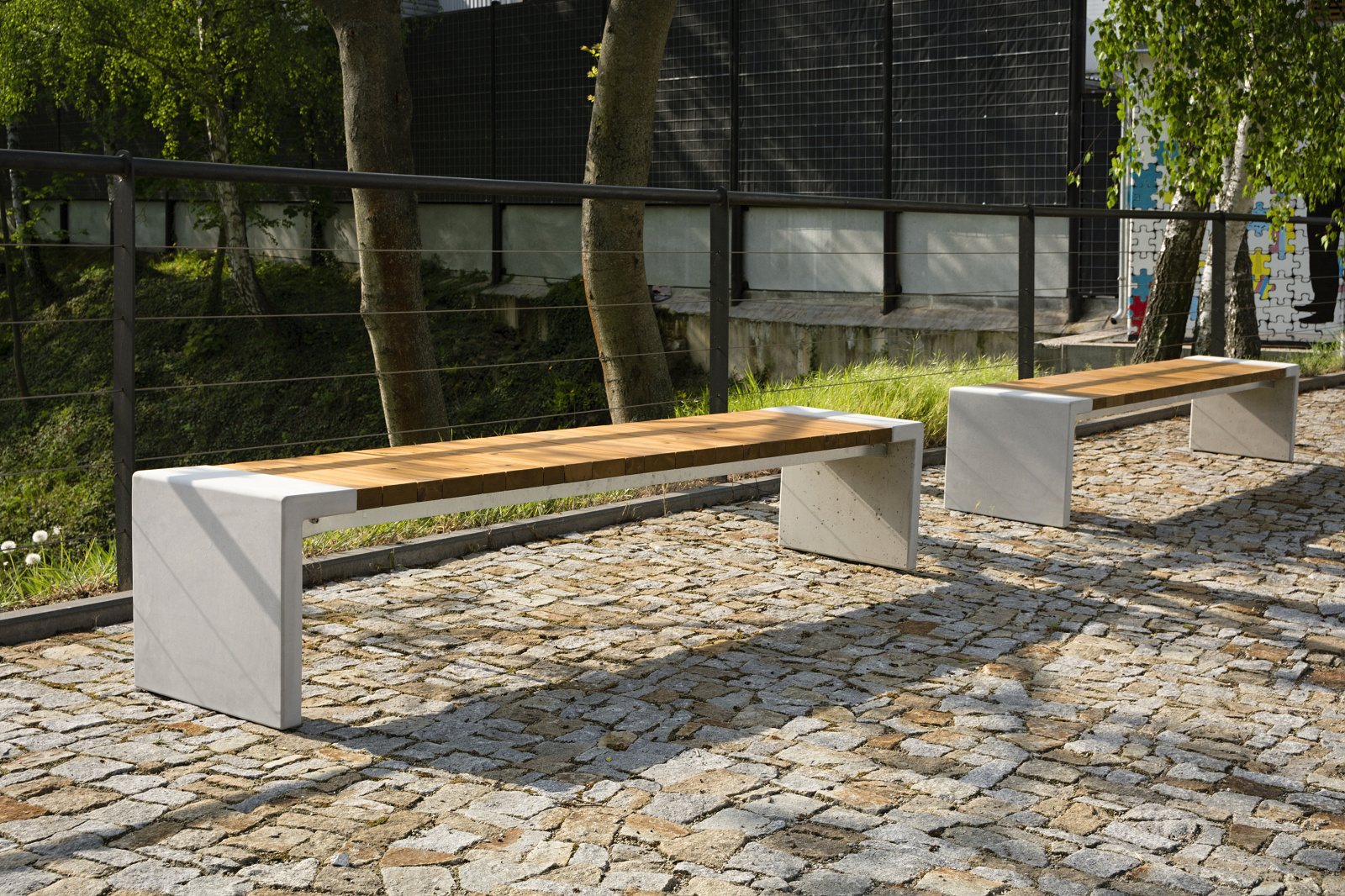

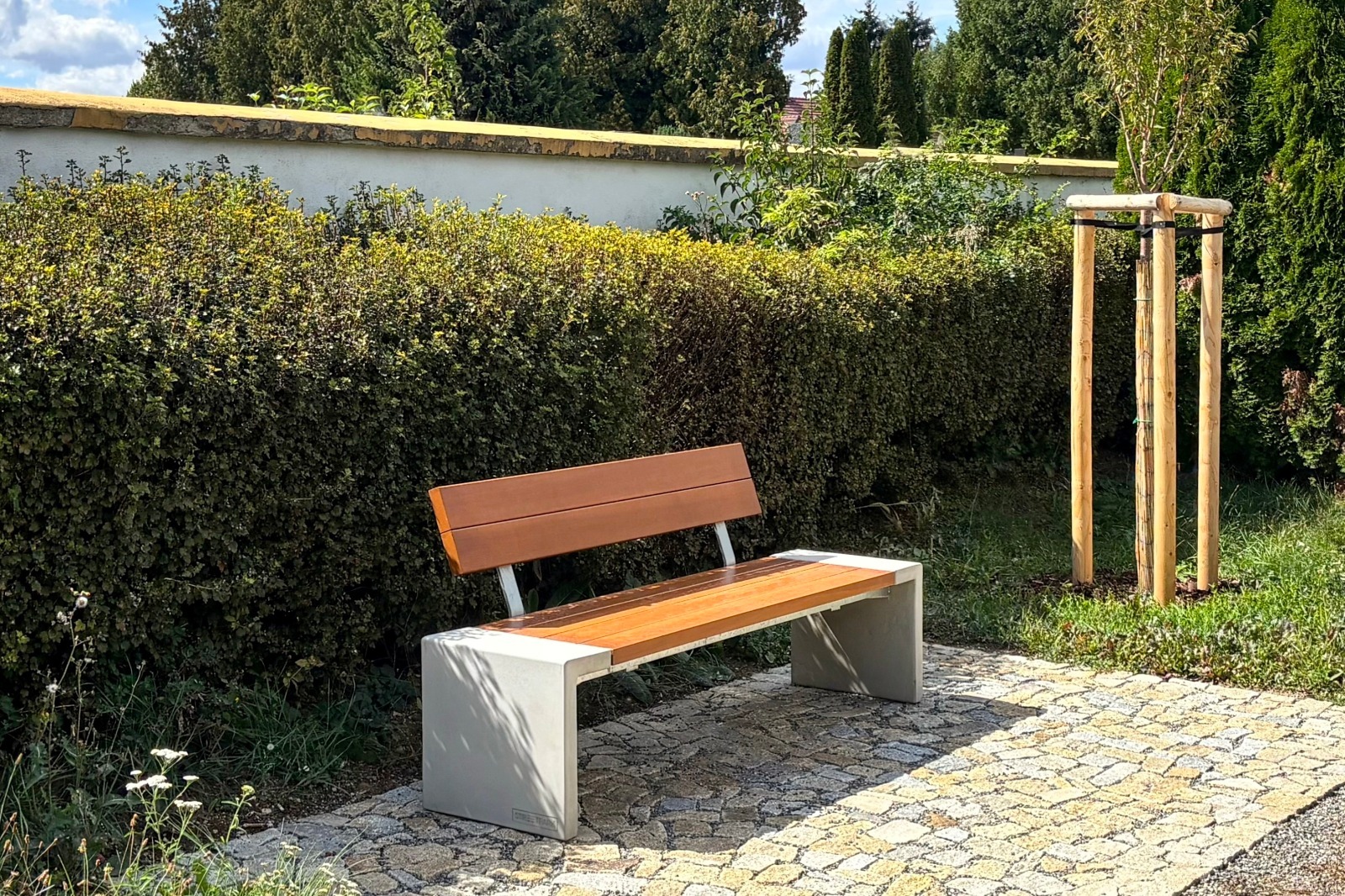

Řada laviček jednoduchého designu a logické konstrukce využívající subtilní betonové bočnice. Svým lapidárním tvarem a velikostí jsou vhodné do realizací moderní architektury, zejména v městském kontextu.
Žárově zinkovaná ocelová nosná konstrukce. Sedák a opěradlo tvoří podélně nebo příčně uložené desky z masivního dřeva šroubované nerezovými vruty k nosné konstrukci, která je pomocí osmi metrických šroubů spojena s bočnicemi z pohledového betonu. Zespodu bočnic jsou čtyři otvory se závity umožňující kotvení k podkladu.
LSI1 - soubory ke stažení
LSI1 2D výkres (jpg) LSI1 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI1 kotvení (rar) LSI1 produktový list (pdf) Přihlásit se RegistrovatLSI2 - soubory ke stažení
LSI2 2D výkres (jpg) LSI2 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI2 kotvení (rar) LSI2 produktový list (pdf) Přihlásit se RegistrovatLSI3 - soubory ke stažení
LSI3 2D výkres (jpg) LSI3 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI3 kotvení (rar) LSI3 produktový list (pdf) Přihlásit se RegistrovatLSI4 - soubory ke stažení
LSI4 2D výkres (jpg) LSI4 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI4 kotvení (rar) LSI4 produktový list (pdf) Přihlásit se RegistrovatLSI5 - soubory ke stažení
LSI5 2D výkres (jpg) LSI5 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI5 kotvení (rar) LSI5 produktový list (pdf) Přihlásit se RegistrovatLSI6 - soubory ke stažení
LSI6 2D výkres (jpg) LSI6 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI6 kotvení (rar) LSI6 produktový list (pdf) Přihlásit se RegistrovatLSI7 - soubory ke stažení
LSI7 2D výkres (jpg) LSI7 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI7 kotvení (rar) LSI7produktový list (pdf) Přihlásit se RegistrovatLSI8 - soubory ke stažení
LSI8 2D výkres (jpg) LSI8 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI8 kotvení (rar) LSI8 produktový list (pdf) Přihlásit se RegistrovatLSI9 - soubory ke stažení
LSI9 2D výkres (jpg) LSI9 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI9 kotvení (rar) LSI9 produktový list (pdf) Přihlásit se RegistrovatLSI11 - soubory ke stažení
LSI11 2D výkres (jpg) LSI11 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI11 kotvení (rar) LSI11 produktový list (pdf) Přihlásit se RegistrovatLSI13 - soubory ke stažení
LSI13 2D výkres (jpg) LSI13 3D perspektiva (jpg)Pouze pro přihlášené
SIBELA 3D (rar) LSI13 kotvení (rar) LSI13 produktový list (pdf) Přihlásit se RegistrovatProvedení dle typu
LSI1
LSI2
LSI3
LSI4
LSI5
LSI6
LSI7
LSI8
LSI9
LSI11
LSI13
Provedení betonových částí
stáhnout PDF vzorník
Beton hladký
Provedení kovových částí
stáhnout PDF vzorník
Ocel žár. zink.
Provedení dřevěných částí
Rozměry D׊×V
1800×476×444 mm / 95 kg 1800×476×444 mm / 95 kg 2400×476×444 mm / 105 kg 2400×476×444 mm / 105 kg 1800×710×444 mm / 140 kg 1800×710×444 mm / 140 kg 2400×710×444 mm / 155 kg 2400×710×444 mm / 155 kg 45°, R2000: 691×444 mm / 100 kg 1800×800×609 mm / 110 kg 2400×800×609 mm / 130 kg
1
široká variabilita

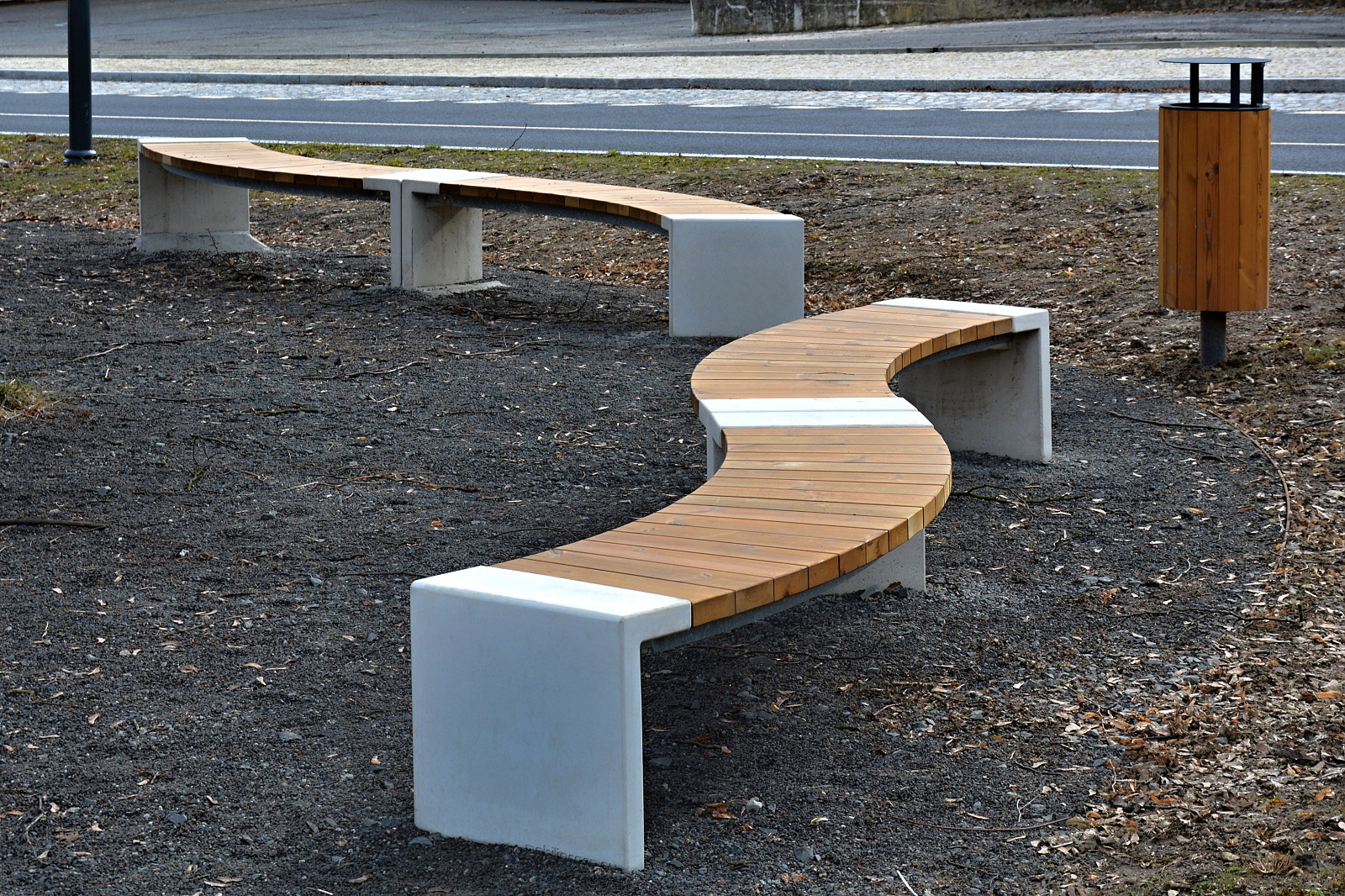

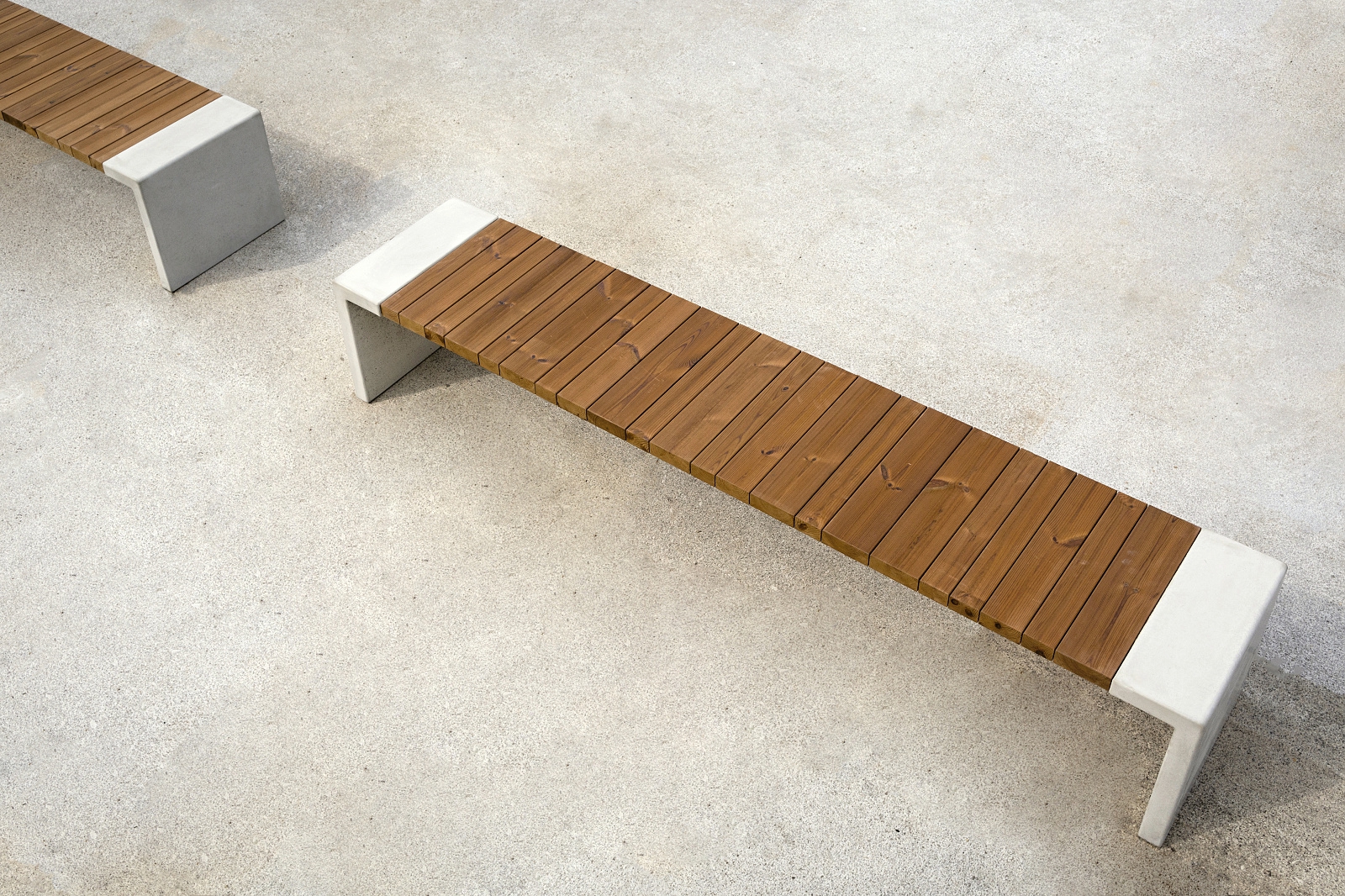

Univerzální řada laviček, kdy je možné volit ze dvou délek, dvou šířek, dvou způsobů odřevení (podélné či příčné) a varianty bez či s opěradlem. Možnosti doplňuje ještě oblouková verze.
2
odolná konstrukce

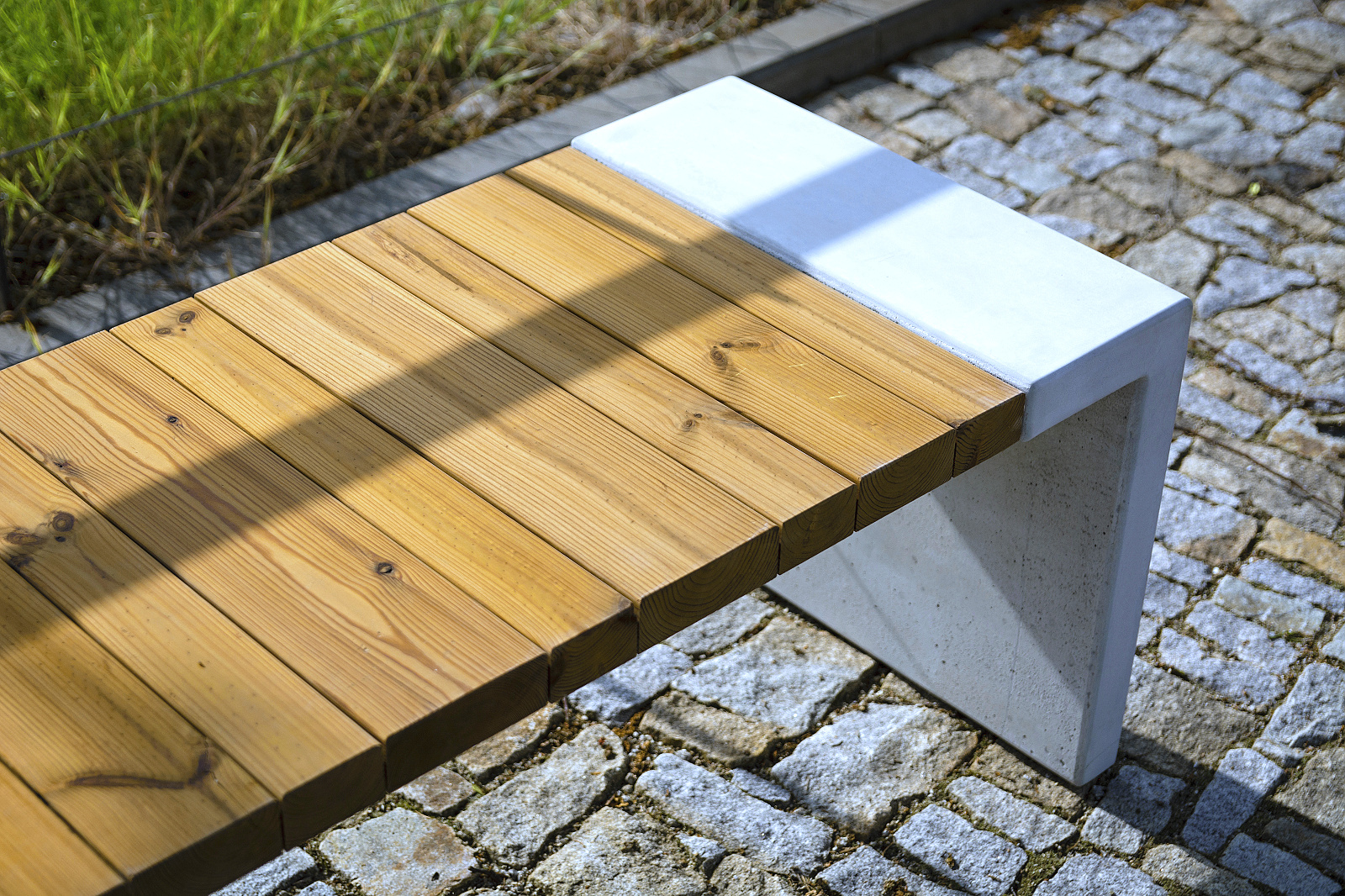

Hladký pohledový beton odlévaný do silikonové formy a robustní spodní zinkovaná konstrukce tvoří pevný základ pro masivní dřevěné desky. Bočnice jsou připraveny na skryté kotvení.
3
piknikový set
Do designové kolekce patří i stůl SIBELO, který je také jako lavičky vyráběn ve dvou délkách. Kombinací s lavičkami vznikne odolný piknikový set vhodný např. k parkovištím apod.
