FRAMEO

design Jan Padrnos

Modulární přístřešek k zastávkám MHD odpovídající estetickým i funkčním nárokům kladeným na moderní vybaveni měst 21. století. Svým propracovaným minimalistickým designem a téměř transparentním vzhledem je vhodný zejména do exponovaného prostředí rušných center velkoměst.
Nosnou konstrukci zastávkového přístřešku tvoří mohutný rám z ocelových profilů, který nese střechu i svislé skleněné, případně dřevěné výplně a lavičku s opěradlem. Přístřešek je možné doplnit jednou nebo dvěma bočnicemi nebo reklamním panelem CityLight. Voda ze střešní konstrukce je svedena zadními nohami nad terén.

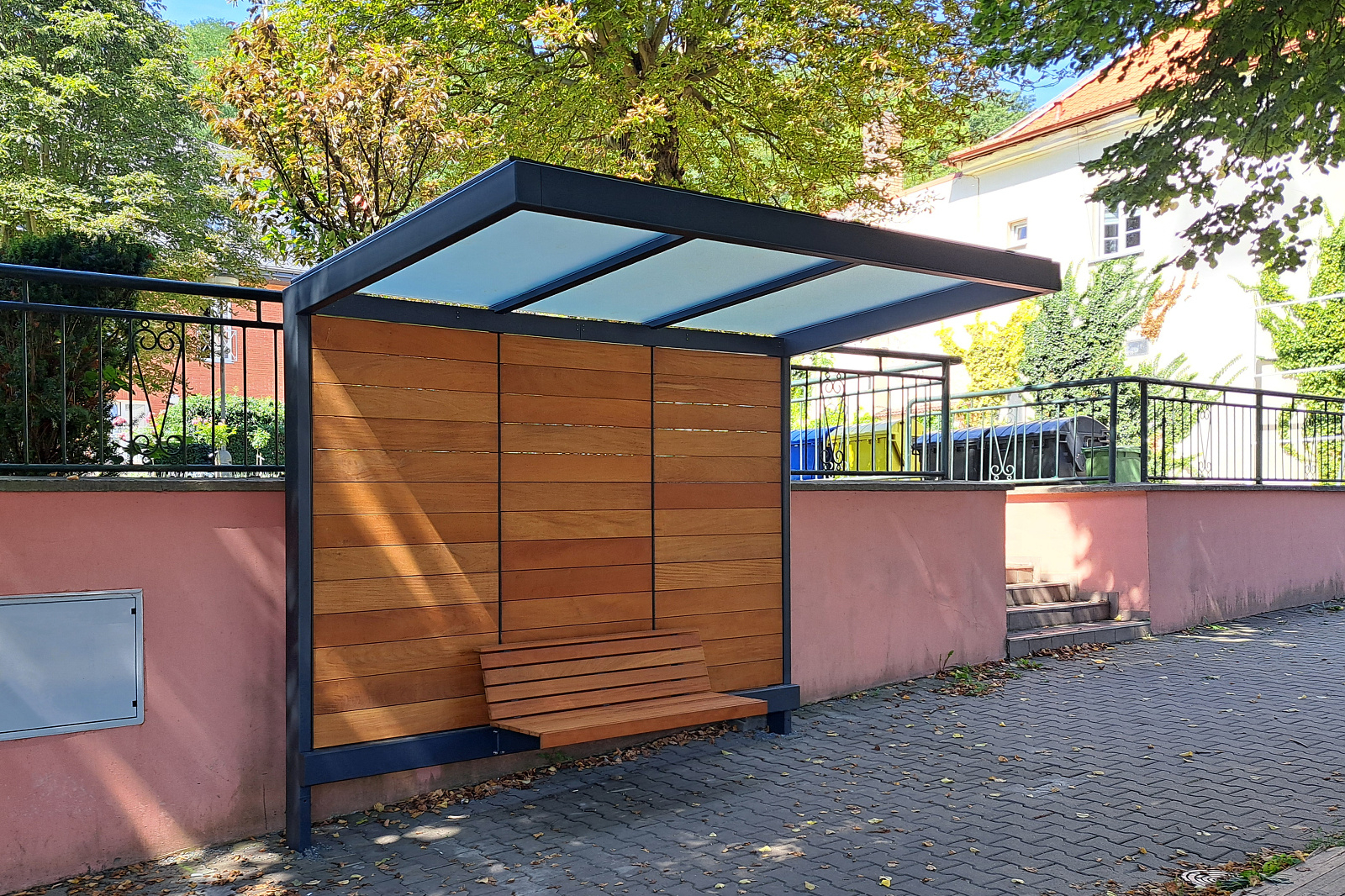

Zinkovaná ocelová nosná konstrukce je opatřena práškovým vypalovacím lakem. Výplně stěn jsou z bezpečnostního kaleného skla nebo masivního dřeva. Pro zasklení střechy je použito bezpečnostní tvrzené sklo v provedení Satinato. Nabízíme také variantu s tzv. zelenou střechou, kde místo prosklení je střecha vyplněna retenční rohoží pro osazení rozchodníkovým kobercem. Lavička je tvořena z latí obdélníkového a lichoběžníkového průřezu z masivního dřeva připevněných nerezovými vruty k nosné konzolové konstrukci. Ve spodní části stojin jsou příruby pro skryté kotvení k podkladu pod úrovní terénu.

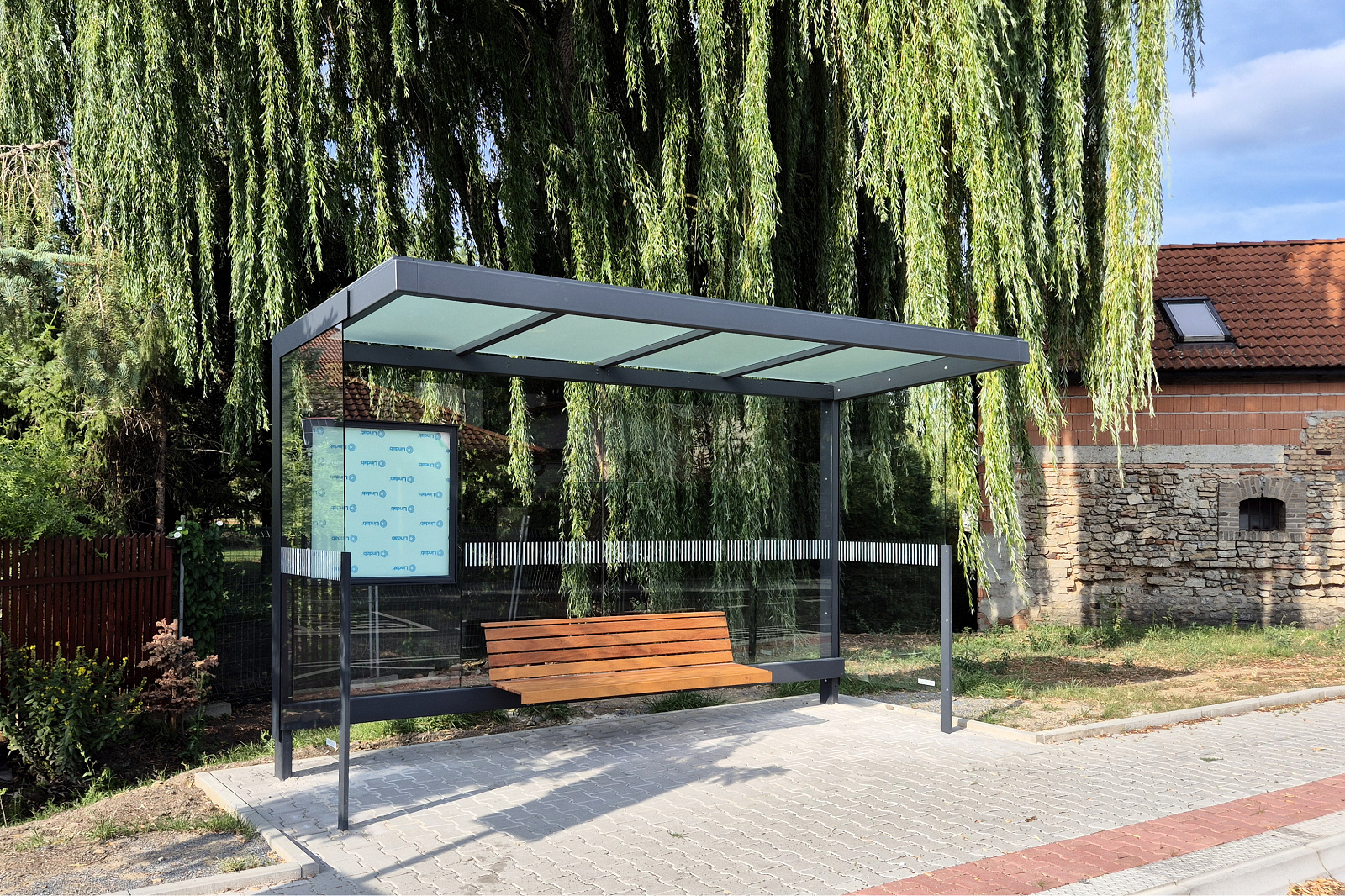

Zastávkové přístřešky FRAMEO v různých provedeních jsou instalovány například v Neratovicích, ve Středoklukách či v Bílovci.

Provedení dle typu

ZPF301

ZPF301

D׊×V: 3120×1805×2536 mm

3 moduly / bez bočnic / skleněná záda / skleněná střecha

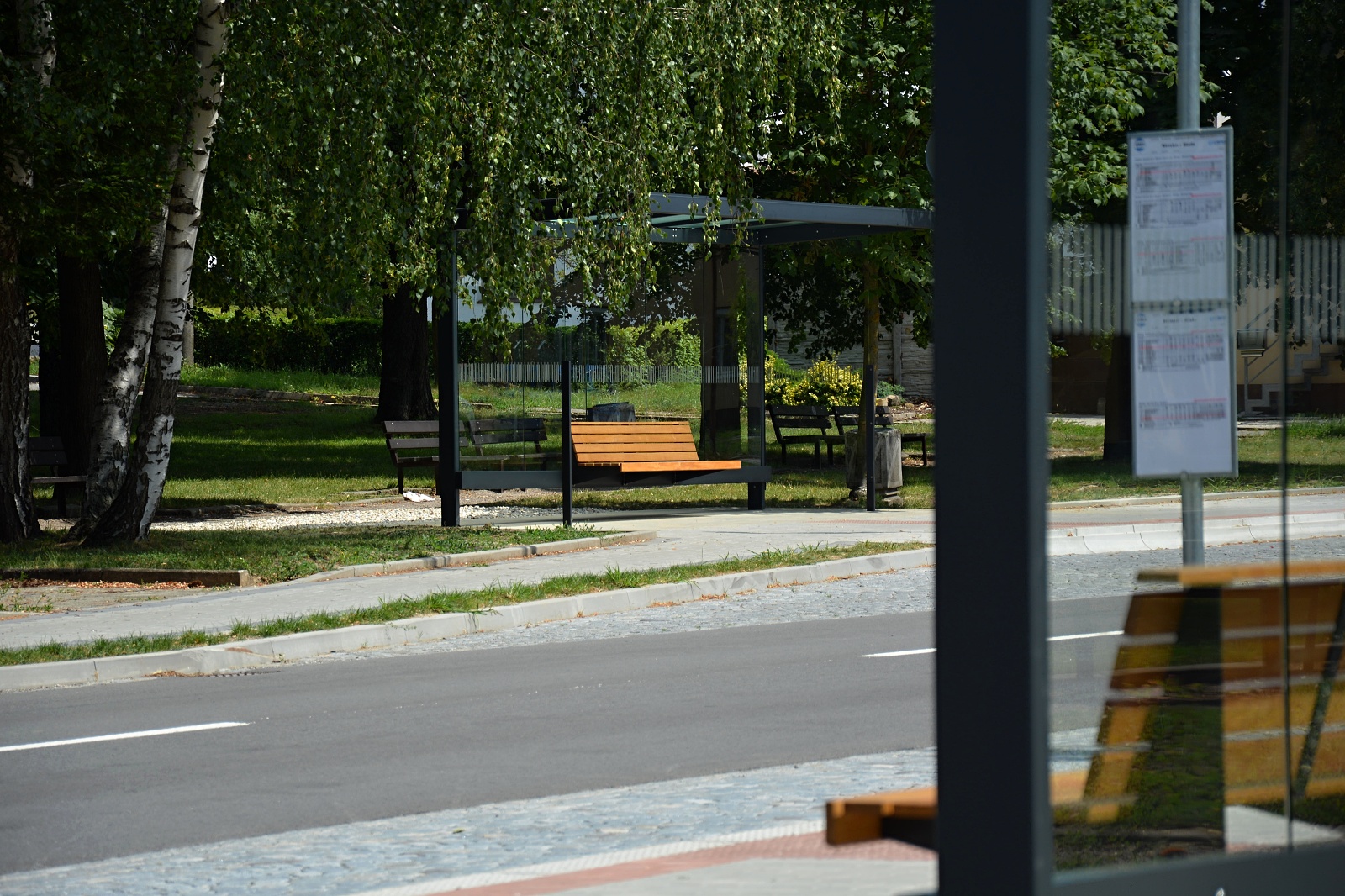

ZPF302

ZPF302

D׊×V: 3152×1805×2536 mm

3 moduly / 2x skleněná bočnice / skleněná záda / skleněná střecha

ZPF321

ZPF321

D׊×V: 3264×1805×2566 mm

3 moduly / bez bočnic / skleněná záda / zelená střecha

ZPF322

ZPF322

D׊×V: 3264×1805×2566 mm

3 moduly / 2 x skleněná bočnice / skleněná záda / zelená střecha

ZPF331

ZPF331

D׊×V: 3120×1805×2536 mm

3 moduly / bez bočnic / dřevěná záda / skleněná střecha

ZPF332

ZPF332

D׊×V: 3152×1805×2536 mm

3 moduly / 2x skleněná bočnice / dřevěná záda / skleněná střecha

ZPF341

ZPF341

D׊×V: 3264×1805×2566 mm

3 moduly / bez bočnic / dřevěná záda / zelená střecha

ZPF342

ZPF342

D׊×V: 3264×1805×2566 mm

3 moduly / 2x skleněná bočnice / dřevěná záda / zelená střecha

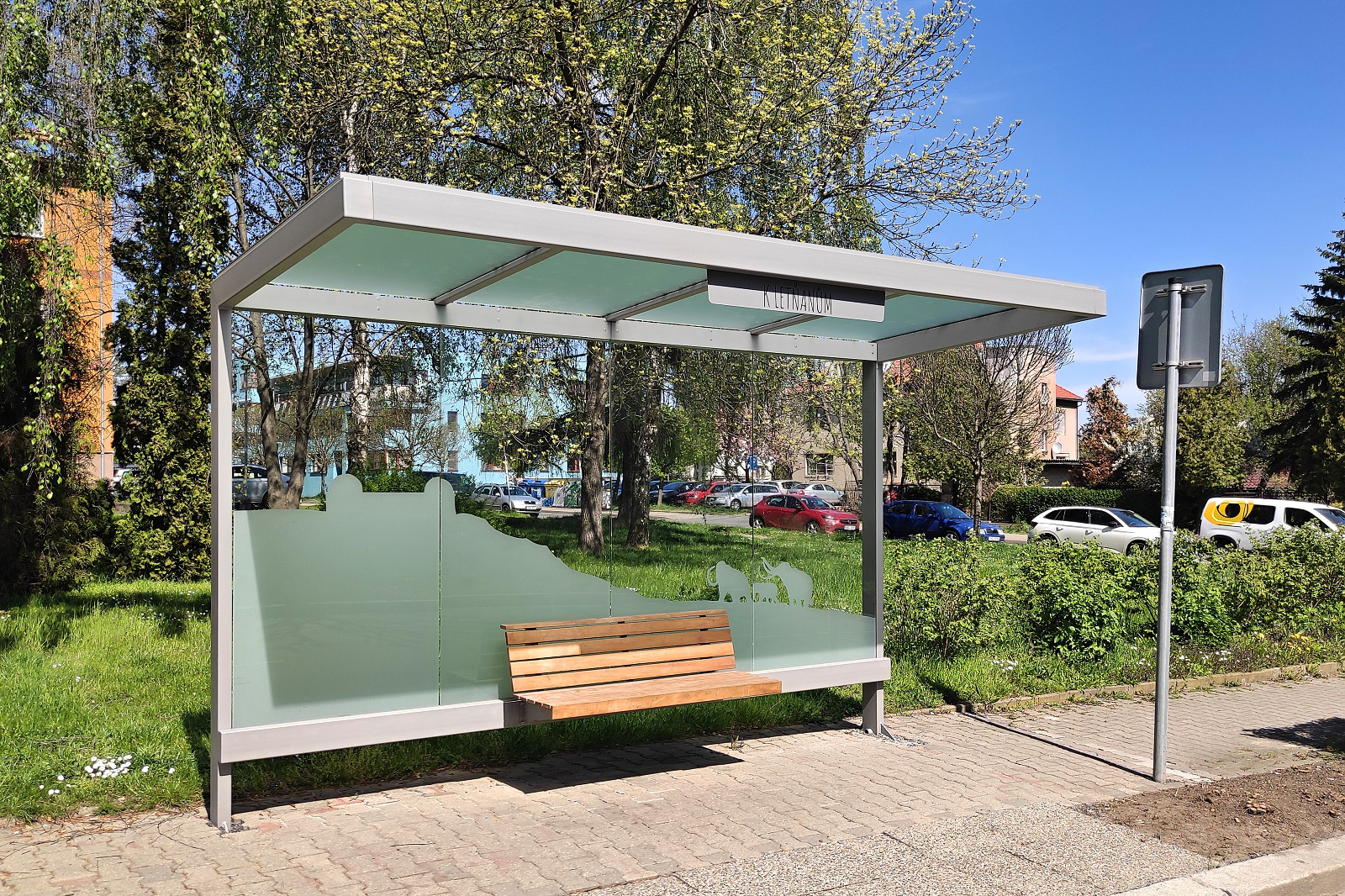

ZPF401

ZPF401

D׊×V: 4120×1805×2536 mm

4 moduly / bez bočnic / skleněná záda / skleněná střecha

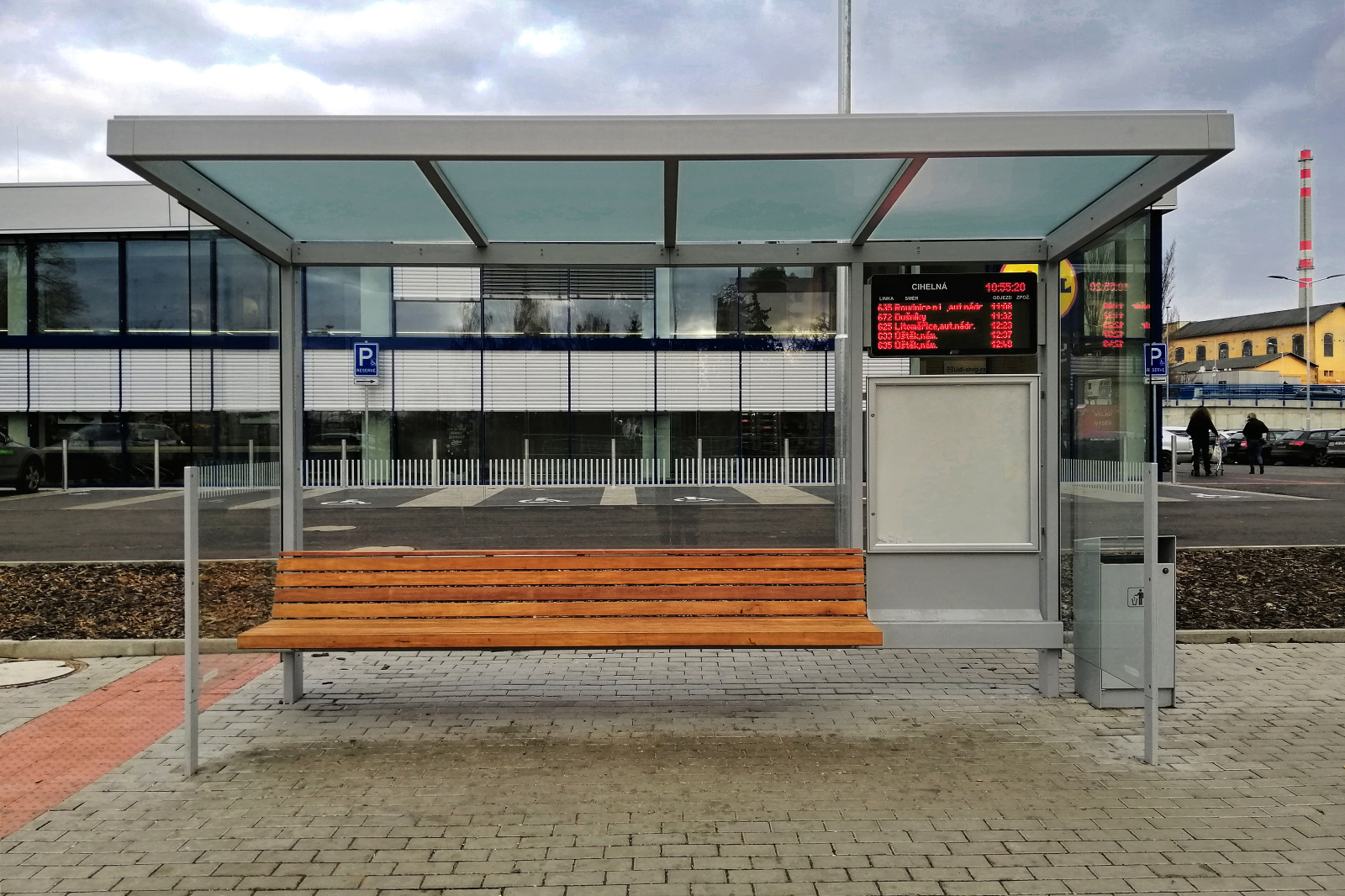

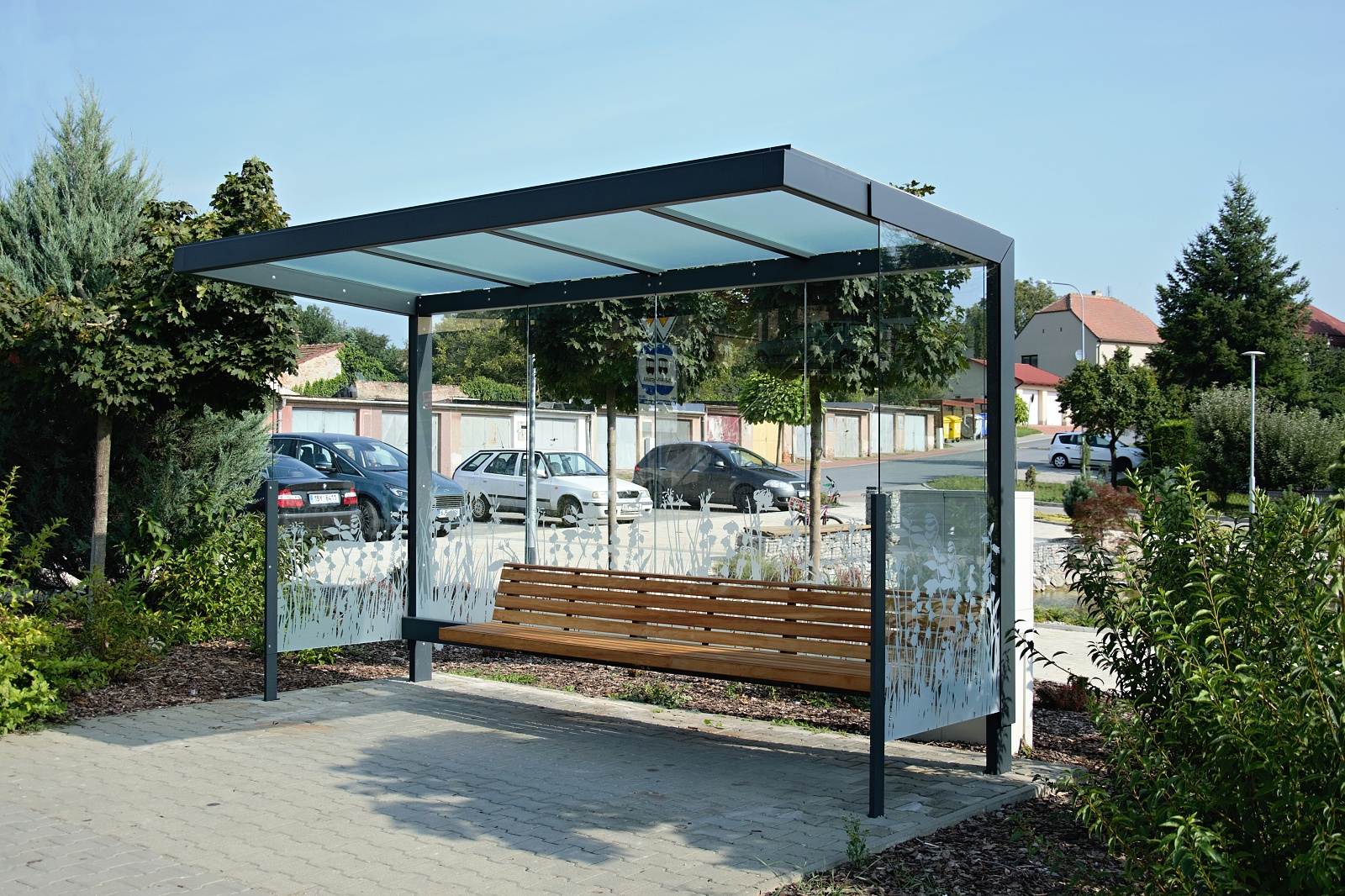

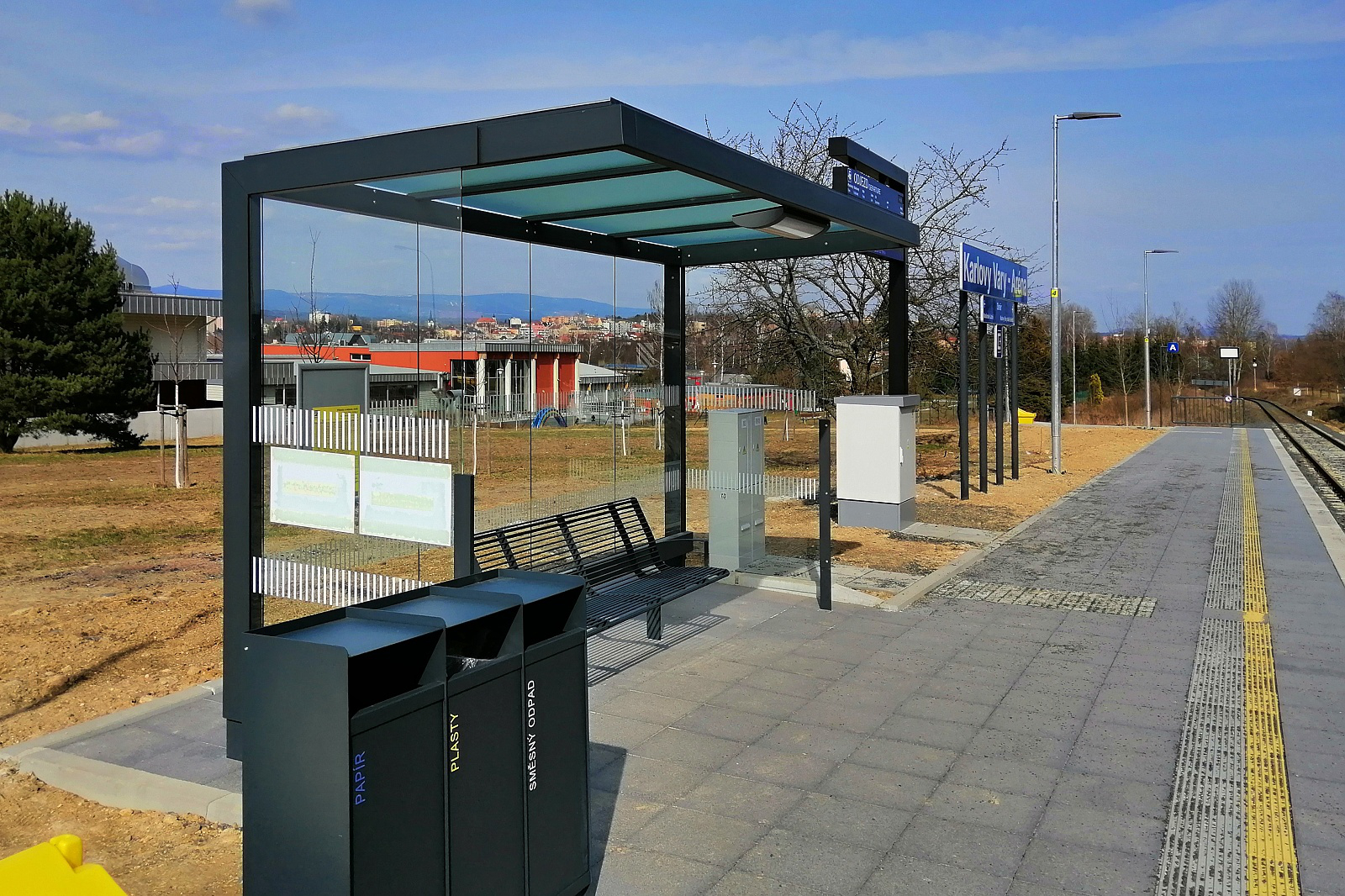

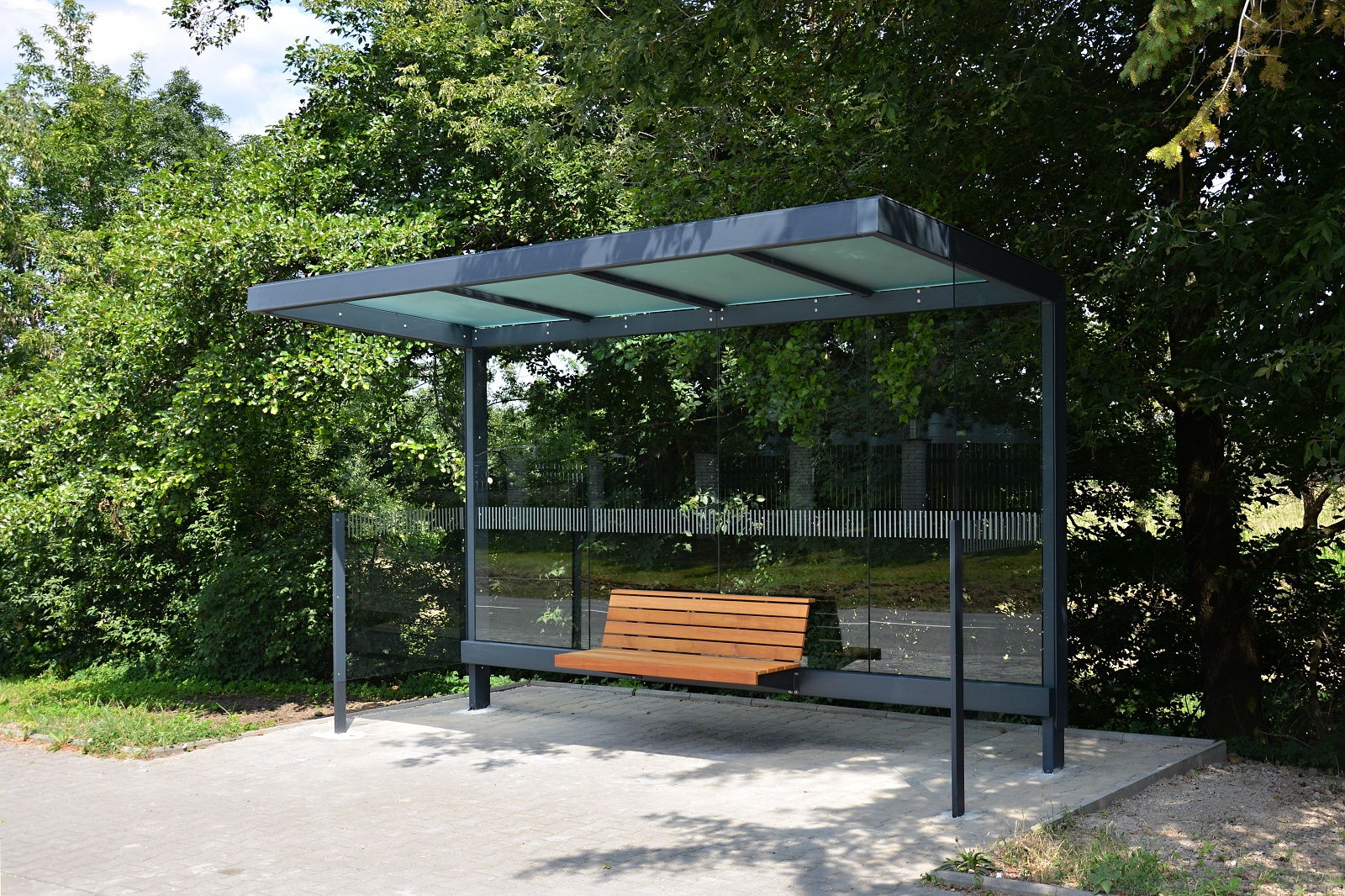

ZPF402

ZPF402

D׊×V: 4152×1805×2536 mm

4 moduly / 2x skleněná bočnice / skleněná záda / skleněná střecha

ZPF421

ZPF421

D׊×V: 4264×1805×2566 mm

4 moduly / bez bočnic / skleněná záda / zelená střecha

ZPF422

ZPF422

D׊×V: 4264×1805×2566 mm

4 moduly / 2x skleněná bočnice / skleněná záda / zelená střecha

ZPF431

ZPF431

D׊×V: 4120×1805×2536 mm

4 moduly / bez bočnic / dřevěná záda / skleněná střecha

ZPF432

ZPF432

D׊×V: 4152×1805×2536 mm

4 moduly / 2x skleněná bočnice / dřevěná záda / skleněná střecha

ZPF441

ZPF441

D׊×V: 4264×1805×2566 mm

4 moduly / bez bočnic / dřevěná záda / zelená střecha

ZPF442

ZPF442

D׊×V: 4264×1805×2566 mm

4 moduly / 2x skleněná bočnice / dřevěná záda / zelená střecha

ZPF601

ZPF601

D׊×V: 6120×1805×2536 mm

6 modulů / bez bočnic / skleněná záda / skleněná střecha

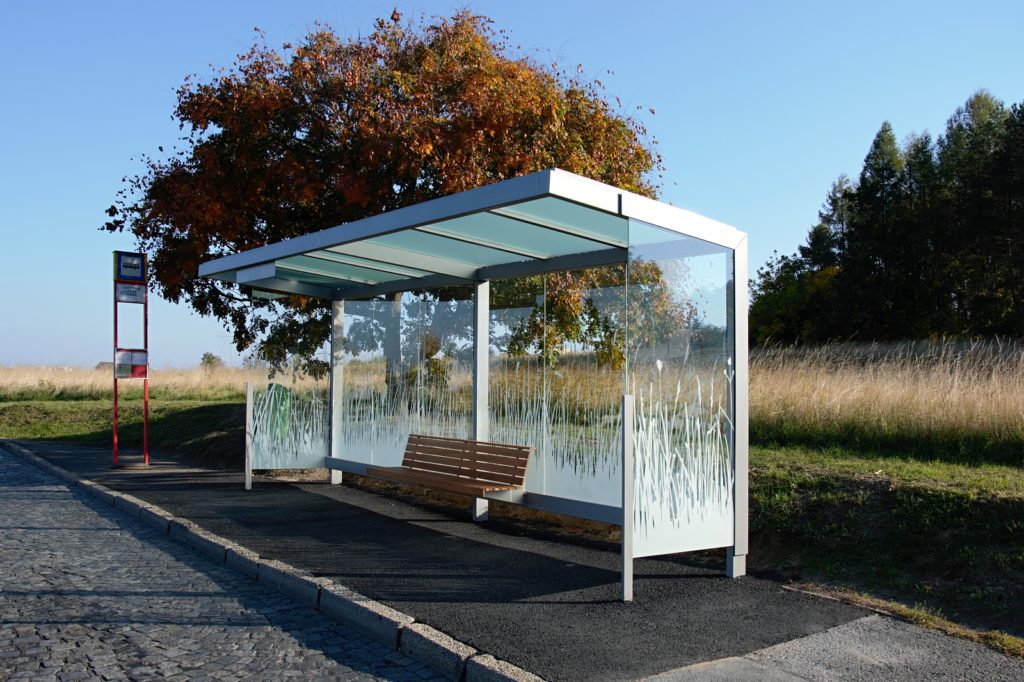

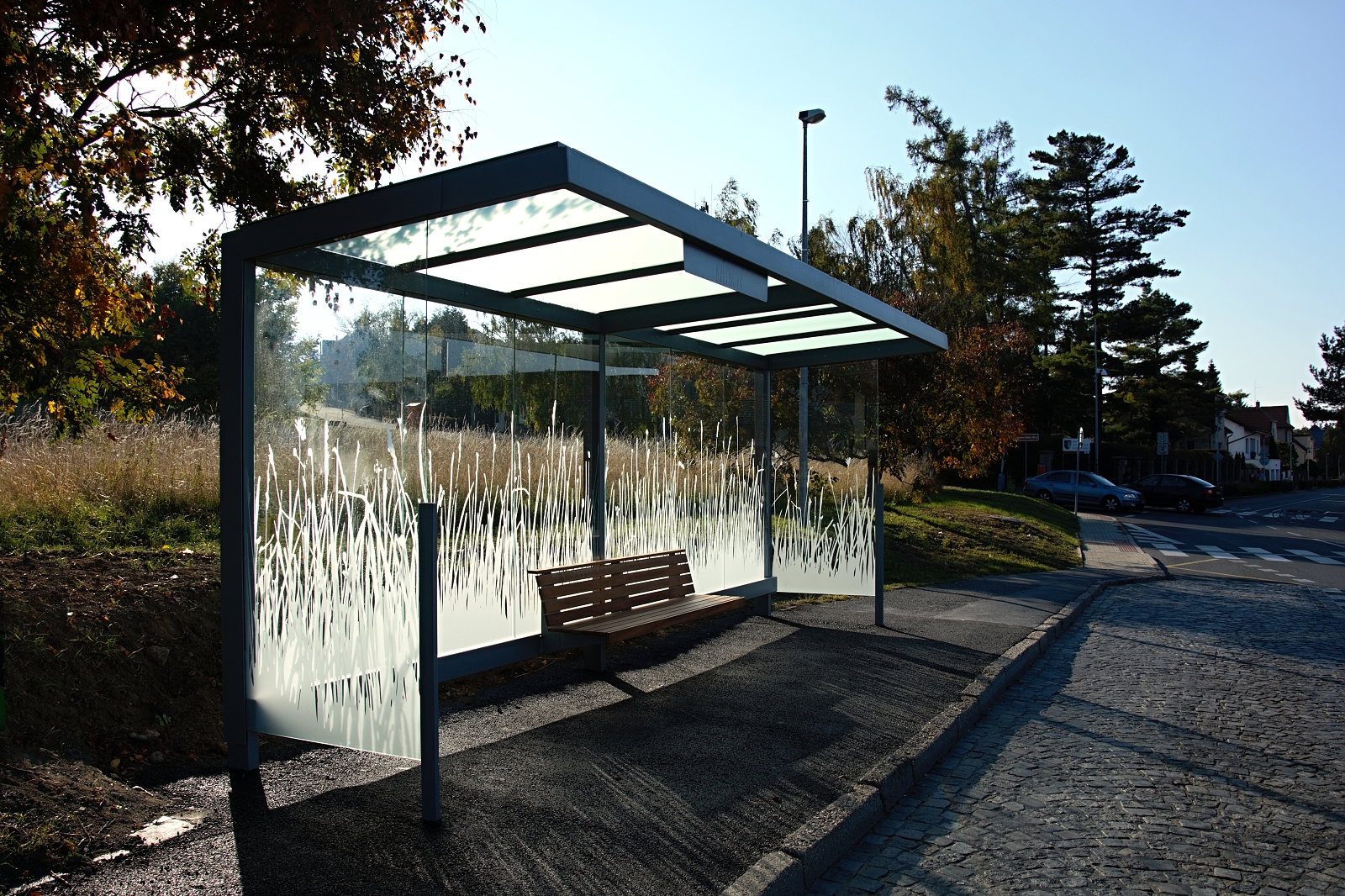

ZPF602

ZPF602

D׊×V: 6152×1805×2536 mm

6 modulů / 2x skleněná bočnice / skleněná záda / skleněná střecha

ZPF621

ZPF621

D׊×V: 6264×1805×2574 mm

6 modulů / bez bočnic / skleněná záda / zelená střecha

ZPF622

ZPF622

D׊×V: 6264×1805×2574 mm

6 modulů / 2x skleněná bočnice / skleněná záda / zelená střecha

ZPF631

ZPF631

D׊×V: 6120×1805×2536 mm

6 modulů / bez bočnic / dřevěná záda / skleněná střecha

ZPF632

ZPF632

D׊×V: 6152×1805×2536 mm

6 modulů / 2x skleněná bočnice / dřevěná záda / skleněná střecha

ZPF641

ZPF641

D׊×V: 6264×1805×2566 mm

6 modulů / bez bočnic / dřevěná záda / zelená střecha

ZPF642

ZPF642

D׊×V: 6264×1805×2566 mm

6 modulů / 2x skleněná bočnice / skleněná záda / zelená střecha

Provedení kovových částí
stáhnout PDF vzorník

RAL 7016

RAL 9005

RAL 9006

RAL 9007

Provedení dřevěných částí
stáhnout PDF vzorník

Tropické dřevo

Provedení výplní
stáhnout PDF vzorník

Sklo čiré

Sklo satinato

Zelená střecha

Rozměry D׊×V
3120×1805×2536 mm 3152×1805×2536 mm 3264×1805×2566 mm 3264×1805×2566 mm 3120×1805×2536 mm 3152×1805×2536 mm 3264×1805×2566 mm 3264×1805×2566 mm 4120×1805×2536 mm 4152×1805×2536 mm 4264×1805×2566 mm 4264×1805×2566 mm 4120×1805×2536 mm 4152×1805×2536 mm 4264×1805×2566 mm 4264×1805×2566 mm 6120×1805×2536 mm 6152×1805×2536 mm 6264×1805×2574 mm 6264×1805×2574 mm 6120×1805×2536 mm 6152×1805×2536 mm 6264×1805×2566 mm 6264×1805×2566 mm

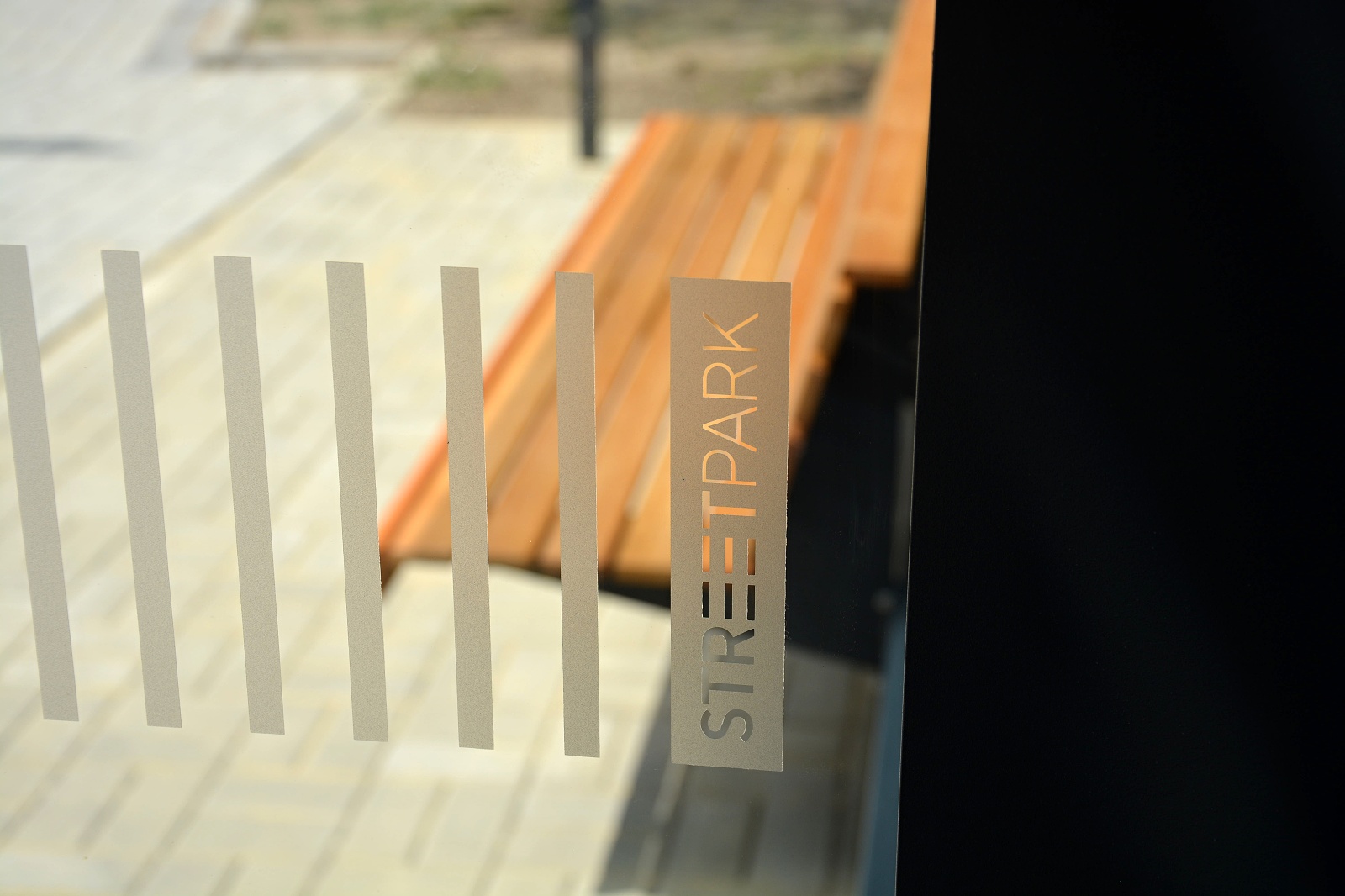

Vzory na skleněných výplních přístřešku jsou vytvořeny sítotiskem.
1
ELEGANTNÍ KONSTRUKCE
Přístřešek aktuálního designu, který se svým minimalistickým výrazem hodí jak k moderní architektuře, tak jako současný doplněk do historického prostředí.
2
LAVIČKA S OPĚRADLEM
Jako jediný přístřešek z naší nabídky je standardně vybaven lavičkou s opěradlem.
3
OBOUSTRANNÁ VERZE
Konstrukce umožňuje i oboustranná provedení, která jsou vhodná například pro instalaci na autobusových nádražích.
