SITEO

design Jan Padrnos

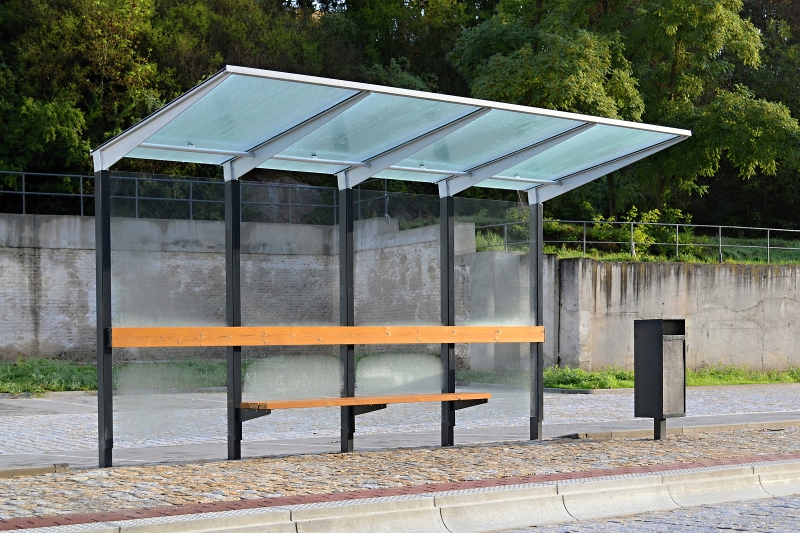

Moderní modulární přístřešek k zastávkám MHD chránící cestující proti nepřízni počasí. Vhodný zejména do městského prostředí. Nosná konstrukce zastávkového přístřešku je složena z několika ocelových stojin s konzolami, které jsou navzájem k sobě staženy podélnými profily podpírající vlastní výplň střechy. Přístřešek je možné doplnit jednou nebo dvěma bočnicemi nebo reklamním panelem CItyLight. Praktickým prvkem je podélné prkno po celé zadní stěně zasklení sloužící nejen jako opěrka, ale i jako optické zvýraznění skleněné výplně.
Zinkovaná ocelová nosná konstrukce je opatřena práškovým vypalovacím lakem. Výplně stěn jsou z bezpečnostního kaleného skla či palubek z masivního dřeva, případně jejich kombinace. Pro zasklení střechy je použito bezpečnostní tvrzené sklo buď v čirém provedení nebo v provedení Satinato nebo vícekomůrkový polykarbonát. Ke spodní nosné konstrukci jsou uchyceny pomocí hliníkových profilů. Lavička je tvořena z latí z masivního dřeva šroubované nerezovými vruty k nosné konzolové konstrukci. Ve spodní části stojin jsou platle pro skryté kotvení k podkladu pod úrovní terénu.
ZPS231 - soubory ke stažení
ZPS231 2D výkres (jpg) ZPS231 3D perspektiva (jpg)
ZPS232 - soubory ke stažení
ZPS232 2D výkres (jpg) ZPS232 3D perspektiva (jpg)
ZPS241 - soubory ke stažení
ZPS241 2D výkres (jpg) ZPS241 3D perspektiva (jpg)
ZPS242 - soubory ke stažení
ZPS242 2D výkres (jpg) ZPS242 3D perspektiva (jpg)
ZPS331 - soubory ke stažení
ZPS331 2D výkres (jpg) ZPS331 3D perspektiva (jpg)
ZPS332 - soubory ke stažení
ZPS332 2D výkres (jpg) ZPS332 3D perspektiva (jpg)
ZPS341 - soubory ke stažení
ZPS341 2D výkres (jpg) ZPS341 3D perspektiva (jpg)
ZPS342 - soubory ke stažení
ZPS342 2D výkres (jpg) ZPS342 3D perspektiva (jpg)
ZPS431 - soubory ke stažení
ZPS431 2D výkres (jpg) ZPS431 3D perspektiva (jpg)
ZPS432 - soubory ke stažení
ZPS432 2D výkres (jpg) ZPS432 3D perspektiva (jpg)
ZPS441 - soubory ke stažení
ZPS441 2D výkres (jpg) ZPS441 3D perspektiva (jpg)
ZPS442 - soubory ke stažení
ZPS442 2D výkres (jpg) ZPS442 3D perspektiva (jpg)
Provedení dle typu
ZPS211

ZPS211

ZPS212

ZPS212

ZPS221

ZPS221

ZPS222

ZPS222

ZPS311

ZPS311

ZPS312

ZPS312

ZPS321

ZPS321

ZPS322

ZPS322

ZPS411

ZPS411

ZPS412

ZPS412

ZPS421

ZPS421

ZPS422

ZPS422

ZPS231

ZPS231

ZPS232

ZPS232

ZPS241

ZPS241

ZPS242

ZPS242

ZPS331

ZPS331

ZPS332

ZPS332

ZPS341

ZPS341

ZPS342

ZPS342

ZPS431

ZPS431

ZPS432

ZPS432

ZPS441

ZPS441

ZPS442

ZPS442

Provedení kovových částí
stáhnout PDF vzorník

RAL 7016

RAL 9005

RAL 9006

RAL 9007

Provedení dřevěných částí
stáhnout PDF vzorník

Borovice TW

Tropické d.

Provedení výplní
stáhnout PDF vzorník

Sklo čiré

Sklo satinato

Polykarbonát

Rozměry D׊×V
2820×1850×2517 mm 2820×1850×2517 mm 2820×1850×2517 mm 2820×1850×2517 mm 4200×1850×2517 mm 4200×1850×2517 mm 4200×1850×2517 mm 4200×1850×2517 mm 5580×1850×2517 mm 5580×1850×2517 mm 5580×1850×2517 mm 5580×1850×2517 mm 2820×1850×2517 mm 2820×1850×2517 mm 2820×1850×2517 mm 2820×1850×2517 mm 4200×1850×2517 mm 4200×1850×2517 mm 4200×1850×2517 mm 4200×1850×2517 mm 5580×1850×2517 mm 5580×1850×2517 mm 5580×1850×2517 mm 5580×1850×2517 mm
možnost modifikace délky
1
MODULARITA
Oblíbený přístřešek poskytující širokou variabilitu provedení a mnoho délek včetně integrace reklamních panelů CityLight.
2
VHODNÝ DO ÚZKÝCH PROSTOR
Díky konstrukci spočívající pouze na zadních stojinách je tento přístřešek v provedení bez bočnic vhodný i do zúžených prostor, kde je nutné zachovat průchod pro pěší.
3
PRAKTICKÉ ŘEŠENÍ
Podélné prkno po celé zadní stěně zasklení slouží nejen jako opěrka, ale i jako optické zvýraznění skleněné výplně.
